A Lista de comprobación para la puesta en marcha de una bomba de calor Ayuda a los instaladores a comprobar el caudal de agua, las conexiones eléctricas, los dispositivos de seguridad y los controles del sistema antes de la puesta en marcha. Incluso una bomba de calor instalada correctamente puede no rendir al máximo si se pasan por alto estas comprobaciones.
En el caso de una bomba de calor aire-agua, la puesta en marcha va más allá de encender la unidad exterior. El circuito hidráulico, el suministro eléctrico y los ajustes de control deben funcionar de forma coordinada.
Esta guía recoge las comprobaciones esenciales para la puesta en servicio de las bombas de calor monobloque aire-agua, basándose en el manual de instalación de JNOD y en los requisitos prácticos de instalación.
La puesta en servicio comienza una vez finalizada la instalación mecánica y eléctrica.
Antes de ponerla en marcha, compruebe que la unidad exterior esté bien fijada, que se hayan realizado las conexiones de agua y que se hayan instalado los dispositivos de seguridad necesarios.
Las entradas y salidas de aire deben permanecer despejadas, debe haber acceso para el mantenimiento y el agua de descongelación debe tener una vía de desagüe adecuada. En el caso de los equipos que utilicen R290, la instalación también debe cumplir los requisitos de seguridad del fabricante en materia de refrigerantes.
Para más información, consulta la página de JNOD Guía para la instalación de la unidad exterior de una bomba de calor.
El circuito hidráulico es una de las primeras partes que hay que revisar.
El manual de instalación de JNOD indica que, antes de la puesta en marcha, es necesario llenar el sistema de agua y purgar el aire. Además, las tuberías deben someterse a una prueba de presión y limpiarse antes de su uso.
El aire atrapado, las fugas o los filtros obstruidos pueden limitar la circulación e interferir en el funcionamiento normal.
Comprueba que el sistema esté a la presión requerida y que las bombas y las válvulas funcionen correctamente.
Las presiones de llenado y de funcionamiento dependen de la bomba de calor seleccionada, de los componentes hidráulicos y del diseño del sistema. Comprueba siempre estos valores consultando la documentación más reciente específica del modelo.
El caudal de agua es igualmente importante. Por ejemplo, el modelo JNOD JMU90HC tiene un caudal nominal de 26 l/min (aproximadamente 1,55 m³/h).
Se trata de una especificación nominal, no de un requisito mínimo universal de caudal. La circulación real debe cumplir los requisitos de funcionamiento del modelo seleccionado.

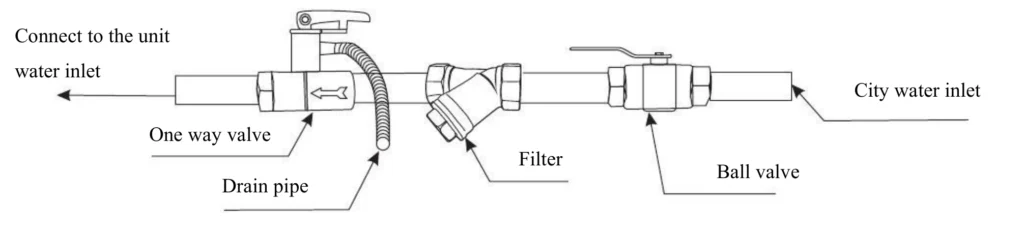

JNOD especifica la instalación de un filtro de malla en la entrada de agua para evitar que entren impurezas en el sistema.
Antes de la puesta en marcha, comprueba la instalación del filtro, asegúrate de que se haya limpiado el circuito y elimina el aire atrapado.
En el caso de sistemas con depósitos de inercia, circuitos de mezcla o varias zonas de calefacción, comprueba que la circulación se realice a través de los recorridos previstos.
La configuración del sistema también influye en la puesta en marcha. Consulte la guía de JNOD sobre módulos hidráulicos y cuadros de cableado para bombas de calor.
El personal cualificado debe realizar las comprobaciones eléctricas antes de poner la unidad en funcionamiento.
El procedimiento de puesta en marcha del JNOD requiere la comprobación de la tensión de alimentación, la conexión a tierra, los dispositivos de protección y las conexiones eléctricas.
Entre las comprobaciones clave se incluyen:
Los requisitos eléctricos varían según se trate de bombas de calor monofásicas o trifásicas. Siga siempre el esquema de cableado del modelo elegido.
No procedas con la puesta en marcha hasta que se hayan solucionado los fallos detectados en las comprobaciones de seguridad.
Una vez realizadas las comprobaciones hidráulicas y eléctricas, la bomba de calor puede ponerse en marcha siguiendo las instrucciones del fabricante.
Antes de la puesta en marcha, JNOD exige a los instaladores que comprueben que el ventilador gira libremente, que las tuberías de agua estén correctamente conectadas y que no haya fugas.
El manual de instalación del monobloque de inyección superior de JMU especifica un periodo de observación inicial de 10 minutos de funcionamiento normal.
Durante este periodo, comprueba que:
Esta prueba inicial no sustituye a la puesta en marcha completa del sistema. Aún es necesario verificar los circuitos de calefacción, los ajustes de control y las temperaturas de funcionamiento.
El manual de JMU también desaconseja realizar pruebas en los modos de calefacción o agua caliente cuando la temperatura ambiente supere los 32 °C, ya que podrían activarse los mecanismos de protección. Consulte las limitaciones aplicables al modelo seleccionado.
Tras la puesta en marcha, comprueba que la bomba de calor responda correctamente a la demanda de calefacción.
La temperatura de impulsión necesaria depende de la carga térmica del edificio y de los emisores de calor. La calefacción por suelo radiante, por ejemplo, puede funcionar a una temperatura inferior a la de un sistema de radiadores ya instalado.
Compara la temperatura de consigna del regulador con las temperaturas medidas del agua de salida y del agua de retorno. Configura los parámetros de acuerdo con el diseño homologado del sistema, en lugar de limitarte a aumentar la temperatura para acelerar el calentamiento.
Para obtener más orientación técnica, consulta el documento de JNOD Guía sobre la temperatura de impulsión de las bombas de calor para instaladores.
El sistema puede alimentar la calefacción por suelo radiante, los radiadores, los fan coils o un acumulador de agua caliente sanitaria.
Comprueba que las bombas, las válvulas y los sensores de temperatura respondan correctamente a cada solicitud de funcionamiento.
Cuando una válvula de tres vías alterna entre la calefacción de la vivienda y el agua caliente sanitaria, comprueba que dirija el agua al circuito correcto.
Si la compensación climática está activada, comprueba que la curva de calefacción se ajuste a los requisitos de diseño.
El R290 es propano, un refrigerante con un potencial de calentamiento global muy bajo. Tiene una clasificación de inflamabilidad A3.
En el caso de las bombas de calor monobloque R290, la puesta en servicio debe realizarse teniendo en cuenta las instrucciones de seguridad del fabricante y la normativa local aplicable.
Presta especial atención a las aberturas cercanas, a las posibles zonas de acumulación de gas y a las fuentes de ignición. El flujo de aire de funcionamiento no debe considerarse un sustituto de las medidas de seguridad relativas al refrigerante.
El proyecto europeo SKILLSAFE EU ofrece un Guía sobre la manipulación segura de las bombas de calor monobloque R290, que abarca la instalación, la puesta en marcha y el mantenimiento.
No es un paso habitual en el caso de una instalación monobloque precintada de fábrica.
De JNOD Bomba de calor SkyHeat de soplado superior y diseño monobloque R290 cuenta con su circuito de refrigerante integrado en la unidad exterior.
La puesta en servicio habitual se centra en las conexiones hidráulicas, el suministro eléctrico, los sistemas de control y las comprobaciones de seguridad necesarias.
Si es necesario realizar trabajos en el circuito de refrigerante, estos deben ser llevados a cabo por personal debidamente cualificado, utilizando el equipo adecuado y siguiendo los procedimientos de seguridad correspondientes.
Lo siguiente Lista de comprobación para la puesta en marcha de una bomba de calor resume los principales puntos de inspección.
| Partida de comprobación | Qué hay que comprobar |
|---|---|
| Unidad exterior | Fijación segura, flujo de aire sin obstrucciones y drenaje adecuado |
| Circuito de agua | Conexiones correctas, pruebas de presión y purga de aire |
| Presión del agua | Cumple con los requisitos específicos del modelo y del sistema |
| Caudal de agua | La circulación cumple los requisitos del modelo seleccionado |
| Filtro de agua | Instalación correcta y buen estado |
| Suministro eléctrico | Tensión correcta, puesta a tierra y dispositivos de protección |
| Controlador | Visualización y comunicación normales |
| Puesta en marcha inicial | No se observan ruidos anómalos, vibraciones, fugas ni indicios de avería |
| Funcionamiento del sistema de calefacción | Las temperaturas de ida y de retorno se ajustan a la demanda |
| Controles del sistema | Las bombas, las válvulas, los sensores y las zonas de calefacción funcionan correctamente |
| Seguridad del R290 | Se cumplen los requisitos de seguridad aplicables en materia de refrigerantes |
Esta tabla es una guía práctica, pero no sustituye al procedimiento de puesta en servicio del fabricante.
Para obtener un formato de registro más detallado, la Asociación de Bombas de Calor del Reino Unido ofrece un Lista de comprobación para la puesta en marcha y registro de mantenimiento de la bomba de calor aire-agua.
Los problemas de arranque no siempre indican que la bomba de calor esté averiada.
Los filtros obstruidos, el aire atrapado, las válvulas cerradas o unos ajustes incorrectos de la bomba pueden limitar la circulación. Comprueba el circuito hidráulico antes de modificar los parámetros de funcionamiento.
Un ajuste de temperatura inadecuado puede reducir el confort o la eficiencia. Comprueba que la temperatura de consigna y la curva de calefacción se ajusten al diseño del sistema.
Un cableado incorrecto o una asignación errónea de los sensores pueden impedir el funcionamiento normal del sistema de control. Comprueba las conexiones comparándolas con el esquema de cableado homologado.
No reinicie las alarmas repetidamente sin identificar la causa. Anote el código de avería, las condiciones de funcionamiento y las mediciones pertinentes antes de proceder a la resolución de problemas.
Un informe de puesta en servicio ayuda a los futuros técnicos a comprender cómo se configuró y se probó el sistema.
Entre la información útil se incluye:
Si las condiciones meteorológicas o del emplazamiento impiden realizar determinadas comprobaciones, anota la limitación y cualquier medida de seguimiento necesaria.
De JNOD gama de bombas de calor con fuente de aire Incluye diferentes configuraciones monobloque, por lo que los registros de puesta en servicio deben coincidir siempre con el modelo seleccionado y el sistema conectado.
La puesta en marcha de una bomba de calor es el proceso de comprobación y ensayo de un sistema instalado antes de su funcionamiento normal. Incluye comprobaciones hidráulicas, eléctricas, de control y de seguridad.
La duración depende de la complejidad del sistema y de las pruebas necesarias. El manual JMU de JNOD especifica una observación operativa inicial de 10 minutos, pero esto es solo una parte de la puesta en servicio.
La presión correcta depende del modelo seleccionado, de los componentes hidráulicos y del diseño del sistema. Siga siempre las especificaciones más recientes del fabricante y los requisitos de instalación aplicables.
Las comprobaciones hidráulicas y eléctricas son, en gran medida, las mismas. Sin embargo, dado que el R290 es un refrigerante inflamable, los instaladores también deben verificar las distancias de seguridad requeridas, las fuentes de ignición cercanas y las posibles zonas de acumulación de gas, de acuerdo con las instrucciones del fabricante.
Una puesta en marcha satisfactoria implica algo más que comprobar que la bomba de calor se enciende.
Antes de la entrega, es necesario comprobar el caudal de agua, la seguridad eléctrica, los ajustes de control y las condiciones de funcionamiento.
Un claro Lista de comprobación para la puesta en marcha de una bomba de calor Ayuda a los instaladores a detectar problemas de forma precoz y a documentar los resultados. En el caso de los sistemas monobloque JNOD R290, el último manual de instalación específico del modelo y los requisitos locales aplicables deben seguir constituyendo la base del procedimiento de puesta en servicio.
