Come funziona uno scambiatore di calore a piastre in una pompa di calore?

Gli scambiatori di calore a piastre (spesso abbreviati in PHX) sono componenti chiave di molti sistemi di riscaldamento, comprese le pompe di calore ad aria. Svolgono un ruolo fondamentale per le prestazioni e l'affidabilità dei sistemi di riscaldamento, raffreddamento e acqua calda sanitaria.

Ma come funzionano esattamente all'interno di una pompa di calore? In questo articolo esploreremo il funzionamento interno dello scambiatore di calore a piastre in una pompa di calore e come questo componente critico migliora le prestazioni complessive del sistema.

Capire gli scambiatori di calore a piastre (PHX)

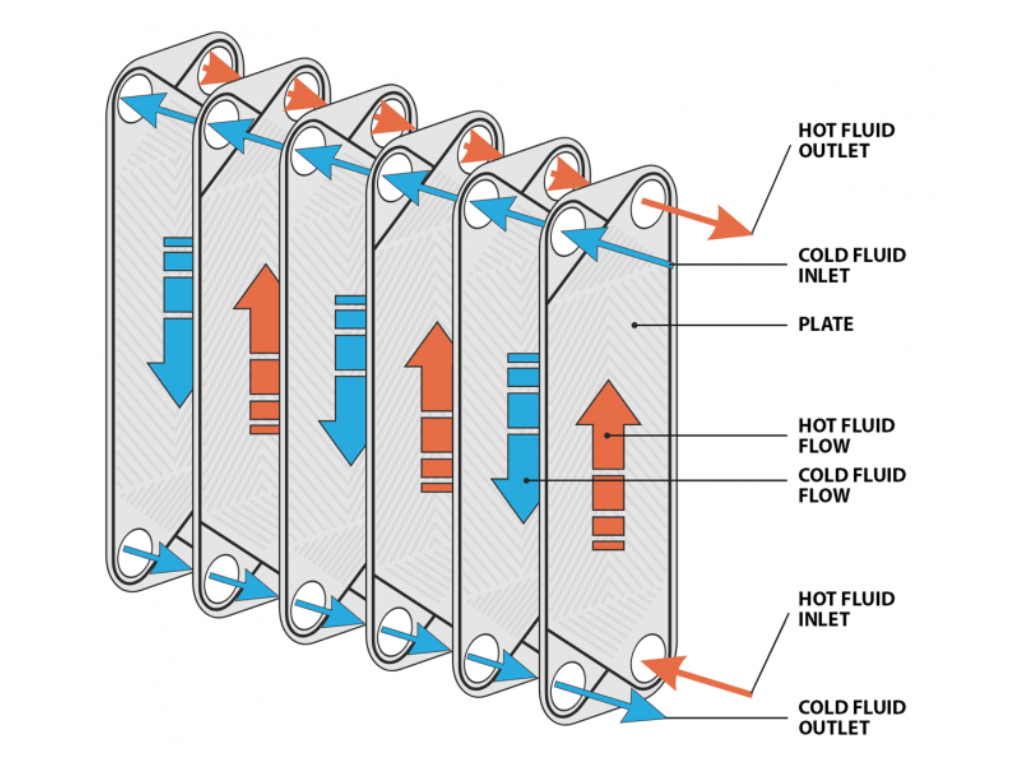

Lo scambiatore di calore a piastre è un dispositivo compatto costituito da più piastre metalliche sottili e ondulate disposte in parallelo. Queste piastre sono allineate e fissate insieme per formare canali separati per il flusso di fluidi caldi e freddi. I fluidi (refrigerante e acqua) non si mescolano, ma il calore viene trasferito attraverso le superfici delle piastre.

Grazie all'ampia superficie delle piastre, gli scambiatori di calore a piastre raggiungono un'efficienza di trasferimento del calore estremamente elevata in un design compatto, che li rende ideali per l'uso nelle moderne pompe di calore.

Come funziona uno scambiatore di calore a piastre in una pompa di calore

In una pompa di calore, lo scambiatore di calore a piastre funge da efficiente punto di trasferimento tra il circuito del refrigerante e il circuito dell'acqua. Ecco come funziona passo dopo passo:

1. Assorbimento del calore
   • Il refrigerante assorbe energia termica dall'aria (o dal terreno/acqua, a seconda del tipo di pompa di calore).
   • Il refrigerante viene quindi compresso, aumentando la sua temperatura.
2. Trasferimento di calore attraverso le piastre
   • Il refrigerante caldo passa attraverso un lato dello scambiatore di calore a piastre.
   • Sul lato opposto, l'acqua più fredda (proveniente dall'impianto di riscaldamento o dal serbatoio di accumulo) scorre in direzione opposta.
   • Il refrigerante scorre attraverso le piastre e riscalda il metallo. Il calore della piastra metallica viene trasferito attraverso le sottili pareti della piastra all'acqua più fredda.
3. Riscaldamento dell'acqua o dello spazio
   • Il calore trasportato dal refrigerante aumenta la temperatura dell'acqua.
   • L'acqua riscaldata viene poi fatta circolare attraverso radiatori, riscaldamento a pavimento o serbatoi di acqua calda.
4. Modalità di raffreddamento (processo inverso)
   • In modalità di raffreddamento, il processo è invertito. Lo scambiatore di calore a piastre consente al refrigerante di assorbire il calore dal sistema idrico interno e di rilasciarlo all'esterno, raffreddando lo spazio in modo efficiente.

Vantaggi degli scambiatori di calore a piastre nelle pompe di calore

• Efficienza - L'ampia superficie della piastra massimizza il trasferimento di calore e riduce al minimo la perdita di energia. Questo la rende una scelta ideale per migliorare l'efficienza delle pompe di calore.
• Dimensioni compatte - Le dimensioni ridotte consentono una facile integrazione nelle pompe di calore, riducendo ulteriormente l'ingombro. Questo rende la pompa di calore adatta ad applicazioni sia residenziali che commerciali.
• Flessibilità - Può svolgere efficacemente sia la funzione di riscaldamento che quella di raffreddamento, rendendola ideale per le pompe di calore di trigenerazione.
• Durata - Le piastre in acciaio inox di alta qualità sono resistenti alla corrosione e adatte a un uso prolungato.
• Manutenzione ridotta - Rispetto ad altri scambiatori di calore, i PHE hanno meno parti mobili e richiedono una manutenzione minima.

Perché è importante per le prestazioni della pompa di calore

L'efficienza dello scambiatore di calore a piastre ha un impatto diretto sul rendimento dell'impianto. Coefficiente di prestazione (COP) di una pompa di calore. Un PHE ben progettato garantisce:

• Trasferimento di calore più rapido
• Riduzione del consumo energetico
• Temperature di uscita dell'acqua stabili
• Miglioramento dell'affidabilità del sistema

In breve, lo scambiatore di calore a piastre è il "ponte" che rende il sistema a pompa di calore efficiente e pratico per le applicazioni di riscaldamento e raffreddamento reali.

Conclusione

Come funziona uno scambiatore di calore a piastre in una pompa di calore? Consente un efficiente trasferimento di calore tra i circuiti del refrigerante e dell'acqua, garantendo prestazioni ottimali sia in modalità di riscaldamento che di raffreddamento.

Pompe di calore ad aria JNOD utilizzo Danfoss scambiatori di calore a piastre. Se state pensando di acquistare una pompa di calore per la vostra casa o la vostra azienda, assicuratevi di concentrarvi sulla qualità dello scambiatore di calore a piastre, in quanto è il cuore della sua efficienza energetica.
